你是不是也有这样的疑惑：明明选的是304不锈钢水箱，宣传中说耐腐蚀不生锈，可使用一段时间后，板面、焊缝还是出现了黄褐色锈斑，严重时甚至出现点蚀穿孔、漏水渗漏。其实不锈钢并非“永不生锈”，304不锈钢的耐腐蚀性依赖表面致密的钝化膜，一旦这层保护膜被破坏，在潮湿、杂质、酸碱等环境影响下，就会出现不同程度的锈蚀。
很多用户发现生锈后盲目打磨、刷漆，不仅无法根治，还会进一步破坏板材结构，导致锈蚀加重。结合无锡沐兰供水多年水箱售后维保、除锈翻新的一线实操经验，本文先帮你分清不锈钢水箱生锈的类型和成因，再针对性给出专业除锈方案，同时附上长效防锈技巧，帮你彻底解决水箱生锈难题，延长设备使用寿命。
一、先分清：不锈钢水箱3类常见生锈类型及成因对照表
不同类型的锈迹，成因和处理方法完全不同，盲目操作只会适得其反。我整理了工程现场高频生锈类型对照表，你可以对照自家水箱情况，快速定位问题根源。
生锈类型 | 外观特征 | 核心成因 | 危害程度 | 处理难度 |
|---|---|---|---|---|
浮锈（表面锈） | 板面出现松散黄褐色锈层，易擦拭脱落，无深层损伤 | 外来铁屑、粉尘、焊渣附着，潮湿环境下氧化形成 | 低，仅影响外观，不损伤板材 | ⭐ 简单，表面清理即可 |
局部锈斑（钝化膜破损） | 板面出现固定锈点、锈斑，擦拭不脱落，无穿孔 | 硬物划伤、酸碱腐蚀、氯离子侵蚀，破坏表面钝化膜 | 中，长期不处理会发展为点蚀 | ⭐⭐ 中等，需除锈+补做钝化 |
点蚀穿孔（深层锈蚀） | 锈斑处出现小孔洞，伴随渗水、漏水，板材变薄 | 长期局部锈蚀未处理，加上水体压力侵蚀，穿透板材 | 高，影响水箱结构安全，污染水质 | ⭐⭐⭐ 复杂，需补焊+整体防腐 |
从维保数据来看，80%以上的304不锈钢水箱生锈都是浮锈和局部锈斑，只要及时处理就能避免恶化；仅有20%的锈蚀是因材质不合格、长期零维护导致的点蚀穿孔。无锡沐兰供水所有出厂水箱均经过严格钝化处理，同时提供上门除锈维保服务，可针对性解决各类锈蚀问题。
二、分步骤实操：不同类型生锈专业处理方案
1、浮锈处理：简单清理，快速恢复外观

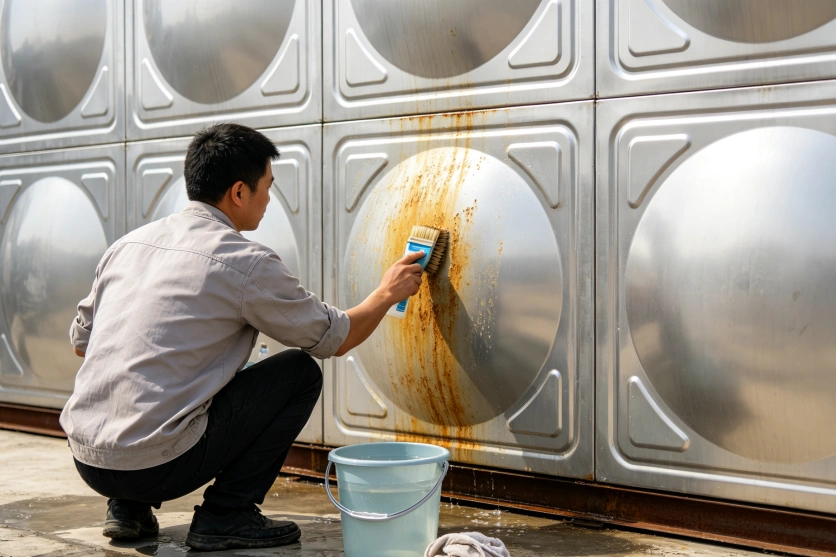

浮锈是最容易处理的类型，核心是清除表面外来杂质，无需破坏板材本身。第一步，关闭水箱进水阀，排空箱内积水，用干净抹布擦拭锈迹表面，去除松散锈层和灰尘；第二步，使用中性不锈钢专用清洗剂，喷洒在锈迹处，用软毛刷轻轻刷洗，避免使用钢丝球、硬毛刷划伤板面；第三步，用清水反复冲洗干净，晾干后检查板面，确认无锈迹残留即可重新注水使用。
重点提醒：清洗后无需额外涂漆，304不锈钢晾干后会自行修复表层钝化膜，涂漆反而会封闭板面，影响后续防腐效果。
2、局部锈斑处理：除锈+补做钝化，根治隐患

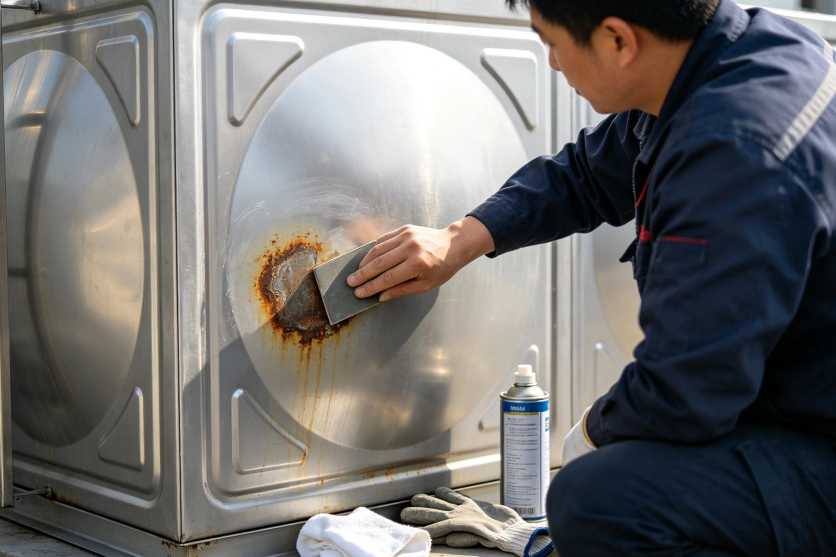

局部锈斑是钝化膜破损导致的，仅清理表面无法根治，必须修复钝化膜。第一步，排空水箱积水，用砂纸（建议2000目细砂纸）轻轻打磨锈斑处，去除锈层和破损钝化膜，打磨至露出金属本色即可，避免过度打磨导致板材变薄；第二步，用丙酮或无水乙醇擦拭打磨部位，去除油污和杂质，晾干后涂抹不锈钢专用钝化膏，均匀覆盖打磨区域，静置15-20分钟，让钝化膏充分渗透修复钝化膜；第三步，用清水冲洗干净，晾干后做闭水测试，确认无渗漏即可投入使用。
3、点蚀穿孔处理：补焊加固+整体防腐，恢复结构安全

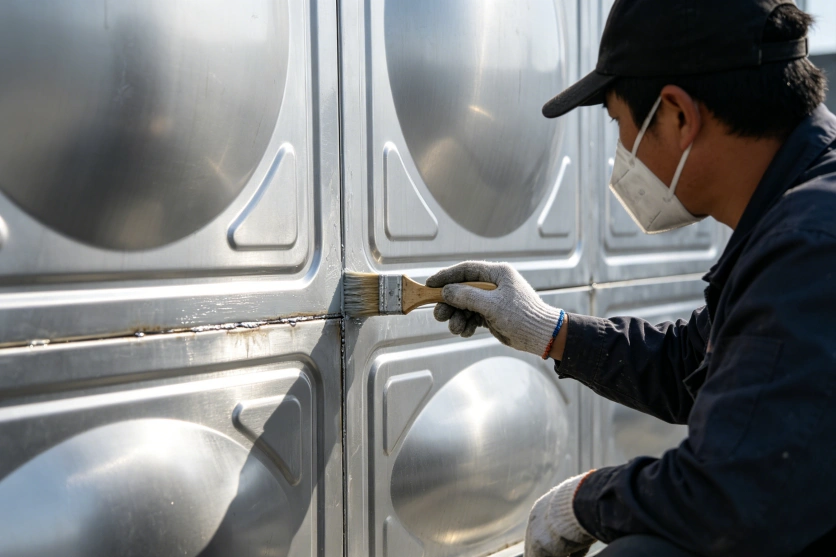

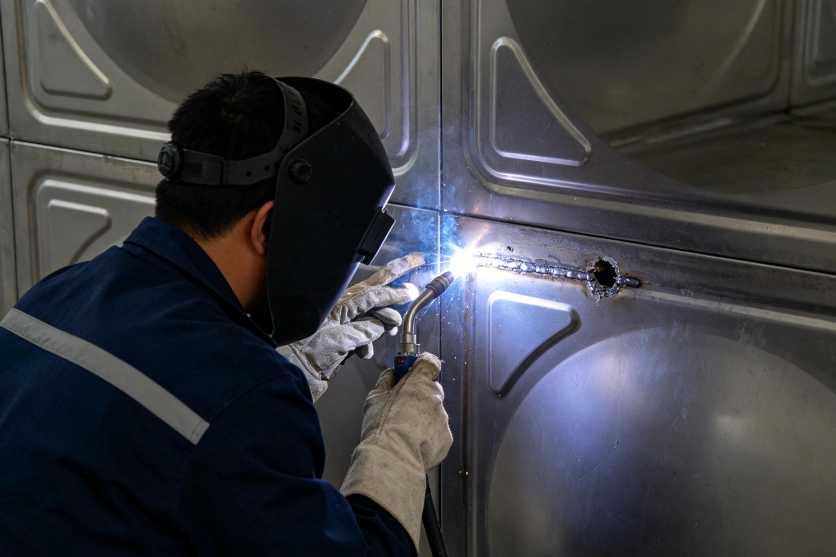

点蚀穿孔属于深层锈蚀，已损伤板材结构，需专业施工处理，不建议自行操作。第一步，排空水箱积水，清理穿孔周边锈层、杂质，打磨出平整的焊接面；第二步，由持证焊工采用氩弧焊，使用ER304专用焊丝对穿孔部位进行补焊加固，确保焊缝饱满、无气孔、无虚焊；第三步，补焊完成后，对焊接部位及周边板面做整体酸洗钝化处理，修复钝化膜，提升防腐能力；第四步，完成48小时闭水试压，确认无渗漏、无变形后，方可重新投入使用。
针对这类复杂锈蚀问题，无锡沐兰供水可提供上门勘察、专业补焊、整体除锈翻新一站式服务，避免用户自行处理不当导致二次损坏。
三、长效防锈：4个日常维护技巧，杜绝水箱反复生锈
除锈只是治标，日常维护才能治本。做好以下4点，能有效保护304不锈钢水箱钝化膜，杜绝反复生锈，延长设备使用寿命至20年以上。
第一，定期清洗水箱：生活饮用水箱每年至少清洗1次，消防水箱每季度排污换水，清理箱内泥沙、水垢、杂质，避免有机物发酵腐蚀板面；清洗时全程使用软性工具，禁止使用腐蚀性清洁剂。
第二，做好外部防护：露天安装的水箱，加装防晒保温层，避免阳光直射、雨水冲刷加速钝化膜老化；海边、高盐雾地区，每半年对水箱表面做一次钝化复检，及时修复轻微破损。
第三，杜绝异物污染：水箱周边避免堆放碳钢建材、铁屑、化工原料，防止异物掉落附着在板面，引发电化学腐蚀；安装和维护时，禁止使用碳钢工具直接接触水箱板面。
第四，定期巡检排查：每月检查水箱板面、焊缝、管口有无锈迹、渗水痕迹，发现轻微锈斑及时处理，避免恶化；无锡沐兰供水可为客户提供定期上门巡检服务，提前排查锈蚀隐患。
常见问题
304不锈钢水箱生锈，是不是买到假材质了？
不一定。多数情况是钝化膜被破坏导致的，只有长期出现大面积锈蚀、点蚀穿孔，且无法通过钝化修复，才可能是材质不合格（如201冒充304）。可通过光谱检测核验材质，若确认材质造假，可要求厂家退换货。
不锈钢水箱生锈后，还能储存生活饮用水吗？
浮锈和轻微局部锈斑，经专业清洗、钝化处理后，可正常储存饮用水；若出现点蚀穿孔，需补焊加固并做水质检测，达标后方可使用，避免铁锈污染水质。
可以用除锈剂处理不锈钢水箱锈迹吗？
需使用不锈钢专用中性除锈剂，禁止使用强酸、强碱除锈剂，这类试剂会进一步破坏钝化膜，导致锈蚀加重，还会污染水体，影响饮用水安全。
新安装的304水箱，短期内就生锈了，是什么原因？
大概率是安装过程中，板面沾染铁屑、焊渣，或焊接后未做钝化处理，导致钝化膜破损；也可能是基础施工中，碳钢支架未加装隔离垫片，引发电化学腐蚀。可联系厂家上门做钝化修复和除锈处理。
